Rdsas

Giới thiệu

Grandeur Executive - Dunlopillo

Rdsas là phần mềm thiết kế kết cấu không gian. Phần mềm đã giải quyết được trọn vẹn việc phân tích và thiết kế, xuất bản vẽ cho kết cấu khung không gian.... Môi trường đồ hoạ, giao diện của phần mềm thuận tiện, báo cáo xuất sang excel bằng cả tiếng Việt và tiếng Anh. Phần mềm được Cục bản quyền - Bộ văn hóa thể thao du lịch cấp giấy chứng bản quyền số 288/2010/QTG và được Cục sở hữu trí tuệ Bộ khoa học và công nghệ ra quyết định số 5252/QĐ-SHTT về việc cấp nhãn hiệu cho sản phẩm.



A. Môi trường nhập số liệu đồ hoạ thân thiện, cho phép nhập sơ đồ kết cấu một cách nhanh chóng và thuận tiện

- Thư viện sơ đồ kết cấu: Khung không gian, khung phẳng, các hệ dàn mái, khung thép...Nhập sơ đồ từ file dwg của AutoCAD.

- Các lệnh vẽ để mô hình hoá kết cấu: Vẽ thanh, vẽ nút, sao chép sơ đồ , chia cắt, gộp phần tử

- Thư viện đầy đủ các dạng vật liệu, tiết diện, bảng thép hình theo TCVN cho phép người sử dụng nhập và chỉnh sửa một cách thuận tiện và nhanh chóng

- Thư viện các loại phần tử: dàn, phần tử giải phóng liên kết, thanh có vùng cứng ở 2 đầu...Có đầy đủ các dạng liên kết như ngàm, gối cố định, gối di động, liên kết đàn hồi

- Tự động tính toán các tải trọng bản thân của kết cấu, truyền tải trọng sàn và tải trọng gió theo TCVN 2737-1995

- Tự động tổ hợp tải trọng theo TCVN 2737-1995

- Thiết kế dầm, cột theo TCVN 356-2005. Cột có thể thiết kế từng phương hay lệch tâm xiên. Kiểm tra dàn thép theo TCVN 338-2005 với các điều kiện bền và ổn định

B. Phân tích nội lực theo phương pháp Phần tử hữu hạn. Không giới hạn số ẩn số

C. Môi trường đồ hoạ để xem các các kết quả phân tích như nội lực, chuyển vị, tải trọng...

- Sơ đồ chuyển vị, xem trên sơ đồ và báo cáo chi tiết

- Biểu đồ nội lực, bao nội lực và báo cáo chi tiết

- Kết quả thiết kế dầm, cột, dàn

- Xuất tất cả các báo cáo sang word, hoặc Excel

D. Tự động bố trí thép trong dầm và cột từ kết quả thiết kế. Xuất bản vẽ thi công dầm cột sang AutoCAD (DXF) hoặc sang rdCAD (phần mềm hỗ trợ vẽ kết cấu và tiên lượng)...

- Xuất sang AutoCAD - DXF

- Xuất sang rdCAD


Bạn có thể tìm hiểu thêm tính năng của phần mềm qua phim giới thiệu phần mềm tại địa chỉ : http://www.rds.com.vn/index.php/video/

Thay đổi trong phiên bản mới



1. Xuất các báo cáo nội lực và thiết kế sang Excel

2. Thể hiện kích thước và thép cột trên mặt bằng.

3. Chỉnh sửa và cập nhật một số tính năng như: truyền tải sàn, thiết kế phát sinh lỗi khi cột tiết diện không phải tiết diện chữ nhật tròn....

Hướng dẫn sử dụng



HƯỚNG DẪN SỬ DỤNG CHƯƠNG TRÌNH RDSAS

1. Nhập số liệu đồ hoạ.

2. Tính toán thiết kế.

3. Xem, in ấn, tạo báo cáo.

4. Xuất bản vẽ sang rdCAD hoặc AutoCAD.



NHẬP SỐ LIỆU

Bước 1: Khai báo bài toán mới

Trong thực đơn Tệp / Tạo tệp mới. Chọn đơn vị lực và đơn vị chiều dài, tiêu chuẩn thiết kế bê tông và thép tương ứng.

Bước 2: Nhập sơ đồ.

- Vào thực đơn Sơ đồ/Thư viện kết cấu để nhập sơ đồ thư viện. Có thể nhập sơ đồ từ hệ lưới và vẽ phần tử bằng lệnh Thêm phần tử thanh.

Chọn kiểu sơ đồ mẫu như khung không gian, khung thép, các dạng dàn và nhập các thông số cho sơ đồ: như số nhịp, tổng khoảng cách nhịp (2, 2 x 3.6 = 7.2)

- Sử dụng các lệnh thêm, xoá, gộp, chia cắt để điều chỉnh sơ đồ. Để thực hiện các lệnh này phải lựa chọn phần tử bằng cách vào thực đơn Chọn / Chọn phần tử thanh / ... hoặc sử dụng nút trên thanh công cụ . Đê huỷ lựa chọn và thực đơn Chọn / Huỷ các lựa chọn

Bước 3: Khai báo và gán vật liệu.

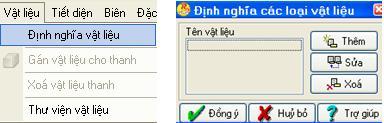

- Vào thực đơn Vật liệu / Định nghĩa vật liệu

Để thêm một loại vật liệu chọn nút Thêm. Để Sửa thì chọn loại vật liệu cần sửa trong danh sách và ấn nút Sửa. Để xoá thì chọn nút Xoá

Khai báo tên cho vật liệu là một chuối ký tự, thường thì chọn BT200 hay B25 cho dễ nhận biết. Chọn loại vật liệu (các mác hay cấp độ bền bê tông, nhóm thép), phần mềm sẽ tự động cập nhật các đặc trưng vật liệu: như mô đun đàn hồi E, trọng lượng riêng....Cần điều chỉnh thì thay đổi trên các ô đặc trưng tương ứng.

- Gán vật liệu cho thanh: Chọn các thanh (thực đơn chọn). Sau đó chọn Gán vật liệu cho thanh, chọn loại vật liệu thanh và nút Đồng ý.



Bước 4: Khai báo và gán tiết diện thanh

- Vào thực đơn Tiết diện / Định nghĩa tiết diện Để thêm một loại tiết diện chọn nút Thêm. Để Sửa thì chọn loại tiết diện cần sửa trong danh sách và ấn nút Sửa. Để xoá thì chọn nút Xoá

Khai báo tên cho tiết diện là một chuối ký tự, thường thì chọn D22x40 hay C22x22 cho dễ nhận biết. Chọn hình dạng tiết diện (chữ nhật, chữ T, tròn, thép hình), sau đó nhập các kích thước tiết diện theo hướng dẫn trên sơ đồ....

- Gán tiết diện cho thanh: Chọn các thanh (thực đơn chọn). Sau đó chọn Gán tiết diện cho thanh, chọn loại tiết diện thanh và nút Đồng ý.

Bước 5: Khai báo điều kiện biên (nếu cần)

- Chọn nút cần gán điều kiện biên: Vào thực đơn Chọn / Chọn nút hay chọn nút chọn nút trên thanh công cụ. Sau đó vào thực đơn Điều kiện biên / Liên kết cứng hoặc liên kết đàn hồi

Đối với liên kết cứng thì chọn thành đánh dấu (check) vào thành phần liên kết được ngăn cản hay bỏ đánh dấu (không ngăn cản). Đối với liên kết đàn hồi thì nhập vào thành phần độ cứng của liên kết tương ứng (đơn vị có thứ nguyên là lực / chiều dài). Sau đó chọn Đồng ý.

Bước 6: Khai báo thanh đặc biệt, các thông số của thanh (nếu cần)

- Chọn thanh cần khai báo. Sau đó vào thực đơn Đặc biệt và chọn kiểu cần khai báo. Với kết cấu thông thường thì người dùng thường hay khai báo thêm mặt cắt thanh hoặc trục địa phương của thanh (phần tử cột, khi cột được xoay kích thước theo phương Y - xem trong mục những quy định của phần mềm).

Bước 7: Khai báo tải trọng.

- Khai báo/ Chọn trường hợp tải trọng: Vào thực đơn Tải trọng và trường hợp tải. Nếu chưa định nghĩa trường hợp tải thì vào số thứ tự và tên trường hợp tải sau đó chọn nút Thêm. Còn muốn chọn trường hợp tải trọng để nhập tải thì chọn tên trường hợp tải sau đó chọn nút Đồng ý.

- Chọn thanh hay nút cần gán tải trọng. Sau đó vào tải trọng thanh và dạng tải trọng cần gán. Có các dạng : trọng lượng bản thân (Khai báo hệ số theo phương Z=-1.1 hay -1), tải trọng tập trung trên thanh, tải trọng phân bố đều hay tải trọng phân bố tuyến tính. Với tải trọng nút thì có tải trọng tập trung (theo hệ toạ độ tổng thể) và tải trọng chuyển vị cưỡng bức gối tựa.

- Nếu muốn phần mềm tự động tính toán tải trọng gió thì chọn mục định nghĩa tải / Gió

Phần mềm có 2 kiểu tự động phát sinh tải gió: Gió được dồn về cột hay dồn về dầm biên các tầng bằng cách bật tắt check Tải trọng gió dồn vào dầm. Gió xuôi thì hệ số khí động mang dấu dương và gió thổi ngược lại mang dấu âm.

- Nếu muốn phần mềm tự động tính toán tải trọng trên sàn (tải trọng sàn, hoạt tải sử dụng ) thì chọn Tự động truyền tải trọng sàn

Chọn cốt cao độ sàn (ví dụ như từ sàn 3.6 đến sàn cốt 7.2) ; sau đó giới hạn vùng tải sàn cần truyền ( ví dụ ô hành lang từ nút 0;0 đến nút 10;1.8; có thể chọn nút đồ hoạ để bắt toạ độ trên đồ hoạ , trên nền đồ hoạ chọn 2 nút đường chéo của vùng cần truyền) ; nhập tải trọng phân bố đều trên sàn (ví dụ hoạt tải hành lang nhập là - 0.36).

- Tổ hợp tải trọng: Chọn mục tổ hợp tải trọng. Phần mềm có 3 phương pháp tổ hợp, thường chọn theo Tên trường hợp tải trọng. Phần mềm sẽ liêt kê các trường hợp tải trọng, nếu chưa khai báo sẽ là Không tên. Người dùng chọn và trong mục tên trường hợp tải chọn kiểu (tĩnh tải, hoạt tải, gió...). Nhập các hệ số tổ hợp, có 4 hệ số tổ hợp. Sau đó chọn nút Sửa.

Bước 8: Khai báo thiết kế.

- Nếu kết cấu là bê tông cốt thép thì chọn Tiêu chuẩn thiết kế là TCVN 356-2005. Sau đó chọn Định nghĩa thiết kế. Để thêm một kiểu thiết kế chọn nút Thêm. Để Sửa thì chọn kiểu thiết kế cần sửa trong danh sách và ấn nút Sửa. Để xoá thì chọn nút Xoá

Khai báo tên cho kiểu thiết kế là một chuối ký tự, thường thì chọn DAM hay COT cho dễ nhận biết. Chọn kiểu thiết kế (Dầm, Cột, Dàn), sau đó nhập các thông số thiết kế như bê tông, cốt thép, khoảng cách trọng tâm....

- Gán thiết kế cho thanh: Chọn các thanh (thực đơn chọn). Sau đó chọn Gán thiết kế cho thanh, chọn kiểu thiết kế cần gán và nút Đồng ý.



___________________________________________________________________________________________________

PHÂN TÍCH THIẾT KẾ.

Bước 1: Khai báo thông số

Sau khi nhập và kiểm tra xong số liệu vào thực đơn Phân tích / Lựa chọn để khai báo các thông số phân tích.



Bước 2: Phân tích thiết kế. Nếu nhập số liệu đúng thì phần mềm sẽ báo Hoàn thành quá trình phân tích thiết kế , còn chưa đúng thì phần mềm sẽ báo để vào chỉnh sửa lại số liệu.

___________________________________________________________________________________________________

XEM VÀ IN ẤN KẾT QUẢ.



Bước 1: Chuyển sang môi trường xem kết quả

Sau khi chạy xong, phần mềm sẽ tự động khoá phần nhập số liệu. Khi đó nếu muốn nhập số liệu thì phải mở khoá, nhập số liệu và chạy lại. Chọn Kết quả / Nội lực để vào môi trường xem và in ấn kết quả

Bước 2: Xem kết quả đồ hoạ. Vào trong thực đơn Biểu đồ.

Để xem sơ đồ không biến dạng chọn Sơ đồ. Để xem chuyển vì và phản lực nút chọn Nút / Chuyển vị hay phản lực; sau đó chọn trường hợp tải cần xem và chọn đồng ý.

Để xem nội lực, kết quả thiết kế thanh chọn Thanh / nội lực....sau đó chọn trường hợp tải cần xem và chọn đồng ý.

Chú ý là với phần cột: trong trường hợp khung không gian thì cột chịu nén lệch tâm xiên và trong trường hợp này nếu tính riêng rẽ thì xem thép cột theo phương chiều cao (N-M33) và thép theo phương chiều rộng N-M22. Để in kết quả đồ hoạ vào thực đơn tệp tin / ra máy in (hoặc có thể xuất ra tệp tn ảnh bmp hoặc dxf của CAD). Bạn điều chỉnh tỷ lệ in (thường là 3) bằng cách chọn nút công cụ và khai báo hệ số tỷ lệ in là 3

Bước 3: Xem chi tiết kết quả cho nút và thanh.

Chọn các thanh và nút cần xem, sau đó vào thực đơn chi tiết / Nút hoặc Thanh để xem chi tiết chuyển vị, phản lực, nội lực cho đối tượng.

Cũng có thế xem chi tiết cho đối tượng thanh nút bằng cách trên biểu đồ, nhắp đúp chuột (double click) vào đối tượng.

Bước 4: Xuất báo cáo.

- Vào thực đơn báo cáo và chọn báo cáo cần xem và in ấn.

Chọn nút Xuất Excel trên thanh công cụ để xuất báo cáo sang excel.

___________________________________________________________________________________________________

XUẤT BẢN VẼ KỸ THUẬT THI CÔNG.

Bước 1: Chuyển sang môi trường bản vẽ

Sau khi chạy xong, phần mềm sẽ tự động khoá phần nhập số liệu. Khi đó nếu muốn nhập số liệu thì phải mở khoá, nhập số liệu và chạy lại. Chọn Kết quả / Bản vẽ để vào xuất bản vẽ kỹ thuật thi công. Ngoài ra phần mềm cũng có thể xuất bản vẽ sang phần mềm rdCAD (phần mềm hỗ trợ vẽ kết cấu xây dựng và tiên lượng) bằng cách chọn Bản vẽ rdCAD.

Bước 2: Nhập trục kiến trúc

Vào thực đơn Kiến trúc / Trục kiến trúc để nhập trục kiến trúc. Người dùng nên chọn mặt bằng trước, sau đó bật tên phần tử. Trong form Trục kiến trúc, nhập tên trục, tên phần tử và căn của trục kiến trúc. Nếu đúng tim phần tử thì căn trái bằng 0.

Bước 3: Định nghĩa và gán cấu kiện

- Vào thực đơn Cấu kiện / Định nghĩa cấu kiện để định nghĩa các kiểu cấu kiên (dầm , cột và các thông số bố trí cốt thép ....). Để thêm một loại cấu kiện chọn Thêm; để chỉnh sửa thì chọn cấu kiện trên danh sách vào chọn nút Sửa.

Đặt tên cho cấu kiện là một chuỗi ký tự, thường đặt là DAM, COT... cho dễ phân biệt. Có hai kiểu cấu kiện là Dầm và cột tương ứng với 2 trang chuyển. Với dầm thì nhập vào các thông số về chiều dày sàn và khoảng cách giật sàn. Với cột thì nhập các thông số về độ lệch tâm.

- Chọn cấu kiện bằng cách chọn một phần tử thuộc cấu kiện, phần mềm sẽ tự động nhận dạng cả cấu kiện. Sau đó vào thực đơn Cấu kiện / Nhập cấu kiện, chọn kiểu cấu kiện và chọn nút đồng ý.

Bước 4: Chỉnh sửa bố trí thép của cấu kiện

- Vào thực đơn :Thép / Bố trí để phần mềm bố trí thép trong cấu kiện

- Vào thực đơn :Thép / Chỉnh sửa để xem và điều chỉnh thép bố trí. Chọn cấu kiện cần chỉnh sửa, các thông số sẽ hiện lên tương ứng. Trên sơ đồ, chọn nhịp cần điều chỉnh, sau đó xem và điều chỉnh (nếu cần thiết) các thông số mặt cắt , số thanh thép và đường kính thép (chữ trắng).

Bước 5: Chỉnh sửa thông số bản vẽ và xuất bản vẽ ra AutoCAD

- Vào thực đơn :Bản vẽ / Thông số để điều chỉnh thông số bản vẽ. Điều chỉnh tỷ lệ vẽ dầm, cột, mặt cắt, chiều cao chữ cũng như thông số màu sắc và các nét vẽ. Sau đó chọn Đồng ý.

- Vào thực đơn :Bản vẽ / Xuất ra *.dxf để xuất bản vẽ ra AutoCAD dạng DXF.



























Tài liệu liên quan



TÀI LIỆU SỬ DỤNG ĐỂ PHÁT TRIỂN PHẦN MỀM

1. Chứng nhận bản quyền phần mềm số 288/2010/QTG của Cục bản quyền tác giả - Bộ văn hoá thể thao và Du lịch cấp ngày 03-02-2010 cho tác giả Trần Việt Tâm.

2. Luận văn thạc sỹ "Tính ổn định của tấm theo phương pháp PTHH" tháng 5/2003 của tác giả Trần Việt Tâm.

3. TCVN 2737 : 1995: Tải trọng và tác động - Tiêu chuẩn thiết kế.

4.TCXD 229:1999 : Chỉ dẫn tính toán thành phần động của gió theo TCVN 2737-1995.

5. TCXDVN 375 :2006: Thiết kế công trình chịu động đất.

6. TCXDVN 356-2005: Kết cấu Bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế.

7. TCXDVN 338-2005: Kết cấu thép - Tiêu chuẩn thiết kế.

8. TCVN 5574 : 1991 : Kết cấu Bê tông cốt thép - Tiêu chuẩn thiết kế.

9. TCVN 5575 : 1991 : Kết cấu thép - Tiêu chuẩn thiết kế.

10. TCXD 198 : 1997 : Nhà cao tầng. Thiết kế kết cấu bê tông cốt thép toàn khối.

11. TCXD 205 : 1998 : Móng cọc. Tiêu chuẩn thiết kế.

12. BS8110 - British Standard -Structure use of concrete : Tiêu chuẩn sử dụng bê tông cốt thép của Anh quốc.

13. ACI - American Concrete Insitute : Tiêu chuẩn Bê tông cốt thép của Mỹ.

14. UBC -1997 - Uniform Building Code: Tiêu chuẩn tính toán động đất của Mỹ.

15. SNHIP 1984: Tiêu chuẩn tính toán động đất của Nga.

16. Joseph E.Bowels -Foundation Analysis and Design - Mc Graw Hill.

17. Vũ Công Ngữ - Thiết kế tính toán móng nông

18. Vũ Công Ngữ - Nguyễn Văn Dũng - Cơ học đất - NXB KHKT 1995

19. Poulos, H.G (1968) - Analysis of the settlement on pile group, Geotechnique 18, page171-449 20. Poulos, H.G (1991) - Behavior of pile or group of piles in layered soil.
